ARTIFACT WI/Fiesta Image White Pixel

SYSTEM: 1.5T Signa Twin Excite II (Software Version 11.0M4)

PROBLEMA/SYMPTO

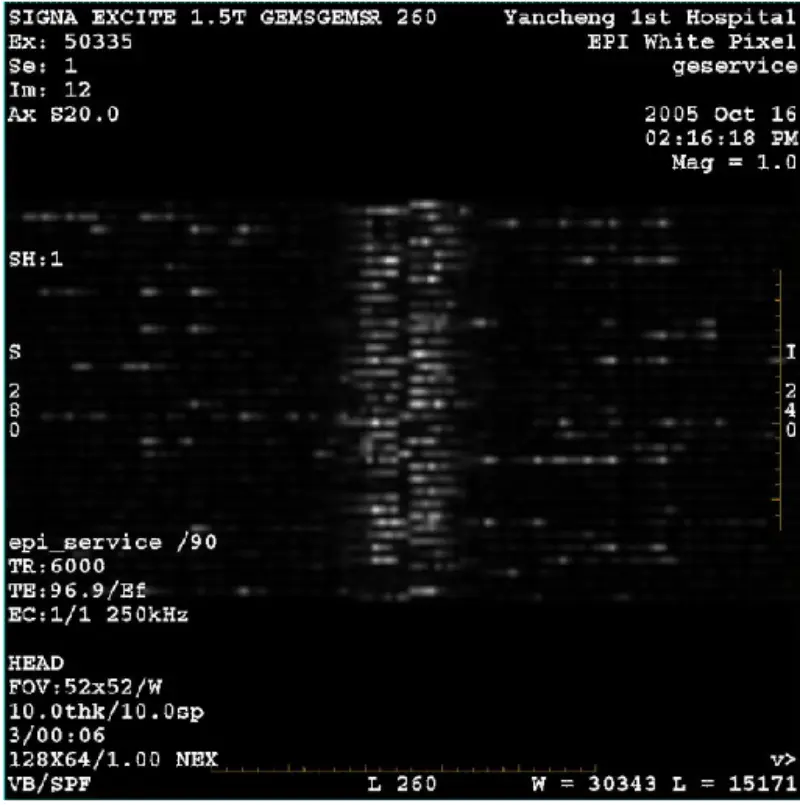

DWI (Zoom mode at whole mode) at fiesta (zoom mode at whole mode) na imahe na may nakikitang reticulate o corduroy artifact kahit na kapag gumagamit ng body coil o head coil, ang ibang nakagawiang imahe ay tila normal.

KASAYSAYAN/PAGPAHAYAG NG PAGTUTOL

1. Super conduct Shim check, result is all pass.

2. Alisin ang tulay ng pasyente, walang nakitang barya at iba pang metal.

3. Gawin ang grafidy calibration sa lahat ng terminong berde.

4. Patakbuhin ang Zoom at buong BACC.

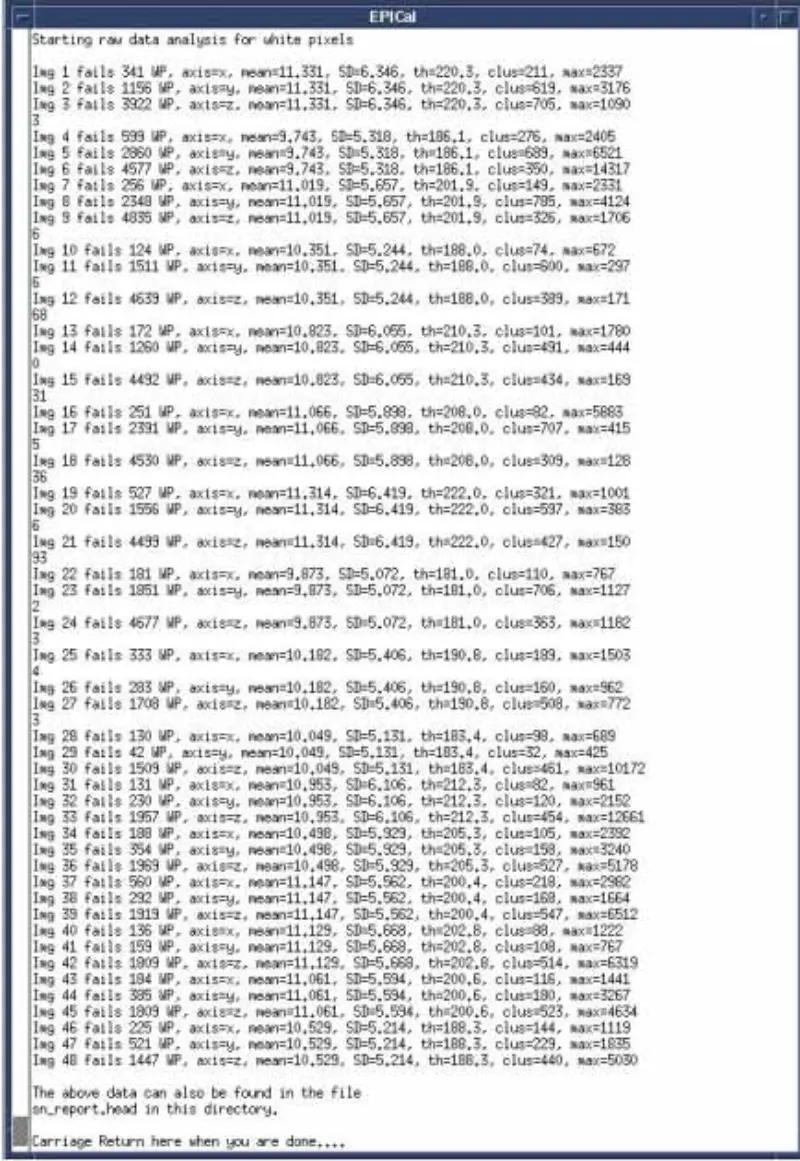

5. Patakbuhin ang Zoom at buong EPT. Ang resulta ay ang puting pixel na malala at ang iba pang mga item ay pumasa

kasama ang ulo at katawan. Ang halaga ng phase dither B0 ay nasa spec.

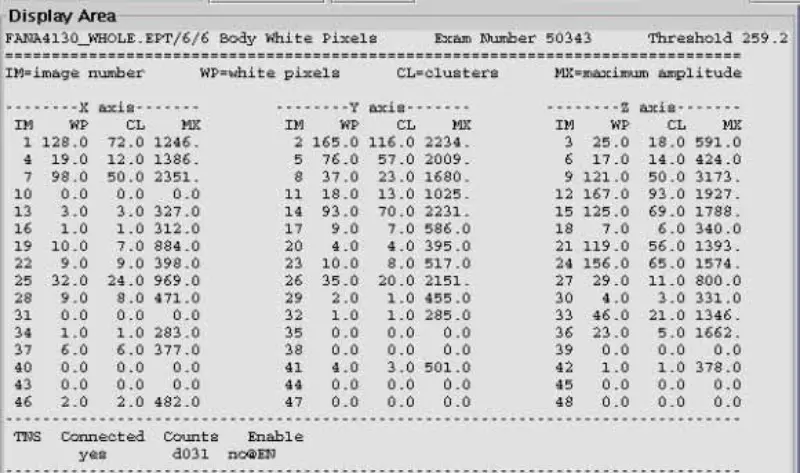

6. Magpatakbo ng white pixel test, lahat ay nabigo.

7. Patakbuhin ang SPT all pass. Lalo na lahat ng gradient stability test ay pumasa.

8. Gayahin at siyasatin ang mga bagay sa kapaligiran sa paligid ng magnet , kabilang ang fan, speaker, injector, malamig na ulo at iba pa.

9. I-disable ang Temp sensor, SRI, PAC at table, problema pa rin.

10. Idiskonekta ang receive cable sa system cabinet I/F(Body J2 at Head J5 ), magdagdag ng 50 ohm terminator at DC block sa system cabinet connector. EPT white pixel head at body scan. ang resulta ay pumasa. Kumpirmahin na ang problema ay wala sa sistema ng Gabinete. Kumonekta muli. Tumanggap ng cable sa system cabinet I/F

11. Idiskonekta ang X,Y at Z Gradient Drive Fiber Optics sa GP board, EPT white pixel head at body scan. ang resulta ay pumasa. Ipinapahiwatig nito na ang puting pixel ay na-induce ng gradient. Nakita na ang puting pixel ay hindi lamang naroroon sa isang axis. Pagkatapos ay palitan ang SGA PS, GP board, ngunit problema pa rin. Muling ikonekta ang X,Y,Z Gradient Drive Fiber Optics.

12. Huwag paganahin ang DD/TR sa SSM. Idiskonekta ang DD cable sa Pen Wall(J72,J73,J74,J75,J75), EPT white pixel head at body scan. ang resulta ay ang ulo ay pumasa at ang katawan ay nabigo. Ang body coil ay undetuned, kaya ang body coil ay sumisipsip ng signal .Kaya ang head pass at ang katawan ay nabigo. Upang masuri ang aming pagbabawas, ikonekta ang extension cable sa head coil at ilagay ang head coil sa labas ng magnet bore, i-scan ang head white pixel. Bilang isang katotohanan, ang resulta ay ang ulo ay nabigo. Ikonektang muli ang isa lang sa DD cable sa Pen Wall, EPT white pixel head at body scan. Ang resulta ay nabigo ang lahat. Kumpirmahin na hindi ang DD board at splitter board ang dahilan.

13. Muling ikonekta ang mga DD cable sa Pen Wall. Idiskonekta ang Body at Head T/R Bias BNC cable sa SSM.EPT white pixel head at body scan. Ang resulta ay nabigo ang lahat. Muling ikonekta ang mga kable ng bias sa katawan at ulo na inalis. Idiskonekta ang head at body output cable sa SRFDII.EPT white pixel scan. Ang resulta ay nabigo ang lahat. Kinumpirma na wala sa SRFDII AMP at SSM ang problemang iyon.

14. Idiskonekta ang I at Q cable sa Hybrid. Patakbuhin ang head EPT white pixel scan. Nabigo ang resulta. Pinaghihinalaang Hybrid. Palitan ang Hybrid. Pero problema pa rin.

15. Alisin ang front cover ng magnet. Siyasatin ang RF shield ground cable at Temp sensor cable. OK ang cable.

16. Alisin ang Body RF coil mula sa TRM. Patakbuhin ang head EPT white pixel scan, nabigo ang resulta.

17. Alisin ang RF shield mula sa TRM. Patakbuhin ang EPT white pixel scan na may RF shield out. Nabigo ang resulta. Palitan ang RF shield at patakbuhin ang EPT white pixel scan. Problema pa rin.

UGAT DAHILAN/SOLUTION

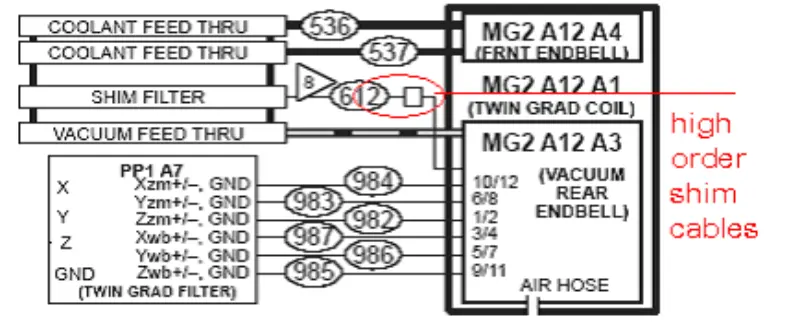

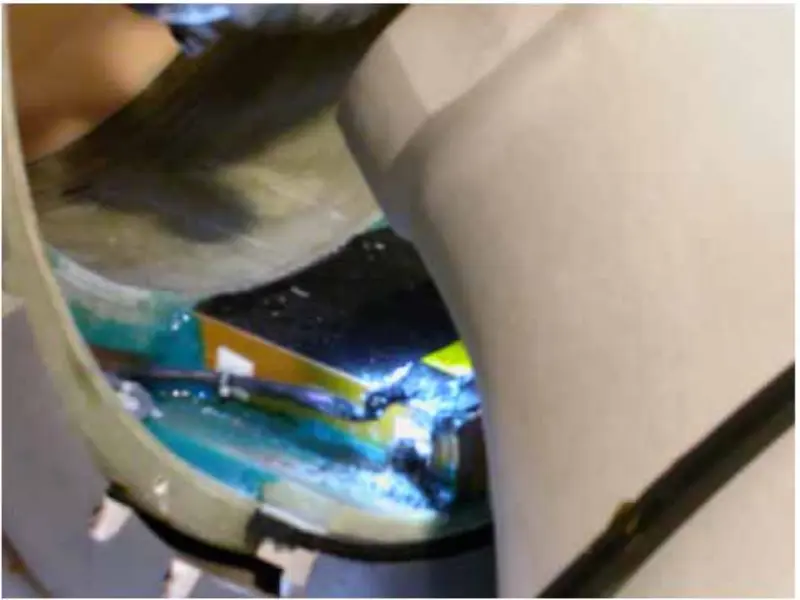

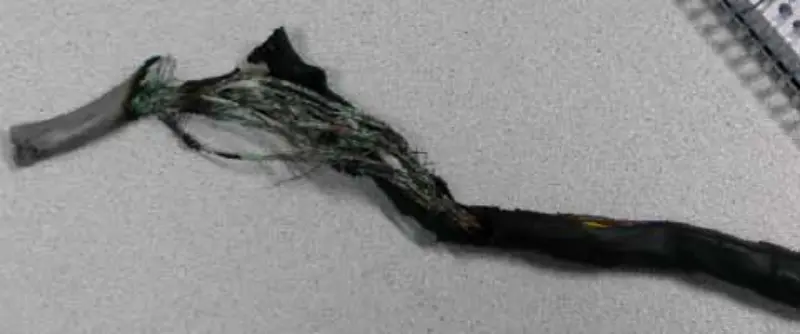

Mula sa pagkilos at pagsusuri sa itaas, napagpasyahan namin na ang problema ay dapat na sanhi ng gradient coil. Kaya tinanggal namin ang harap at likurang takip ng magnet, suriin at higpitan ang mga bolts na nauugnay sa gradient coil. Matapos tanggalin ang likurang takip ng magnet, nakita namin na ang high-order shim cable ay nasunog at naging itim.

Dahil walang high order shim na opsyon sa site na ito, pinutol namin ang high order shim cable. Tinatanggal namin ang mga cable nang hiwalay at tinatalian ang bawat isa sa mga cable gamit ang insulated adhesive tape. Ibalik ang lahat, patakbuhin ang EPT white pixel scan. Lahat pumasa. Pagkatapos ng lokal na pag-aayos na ito, ang system ay OK. Walang puting pixel tulad ng dati sa larawan ng DWI at Fiesta.

Ang mga high-order cable ay dapat masira sa pabrika. Ang mga nasirang kable ay magkadikit at bumuo ng maraming pinakamaliit na bilog. Kapag nagpatakbo ng DWI scan, ang bilog ay nagdulot ng higit na init kaysa sa anumang iba pang pag-scan. Kaya ang mga cable ay sinunog araw-araw at nakakaapekto sa DWI scan. Sa katunayan, sa paglipas ng araw, ang epekto ay nagiging mas matindi.
