FSE at GRE Artifact

SYSTEM: MR 0.35T Ovation

Ospital: Daqing Oilfield General hospital

PROBLEMA/SYMPTOM

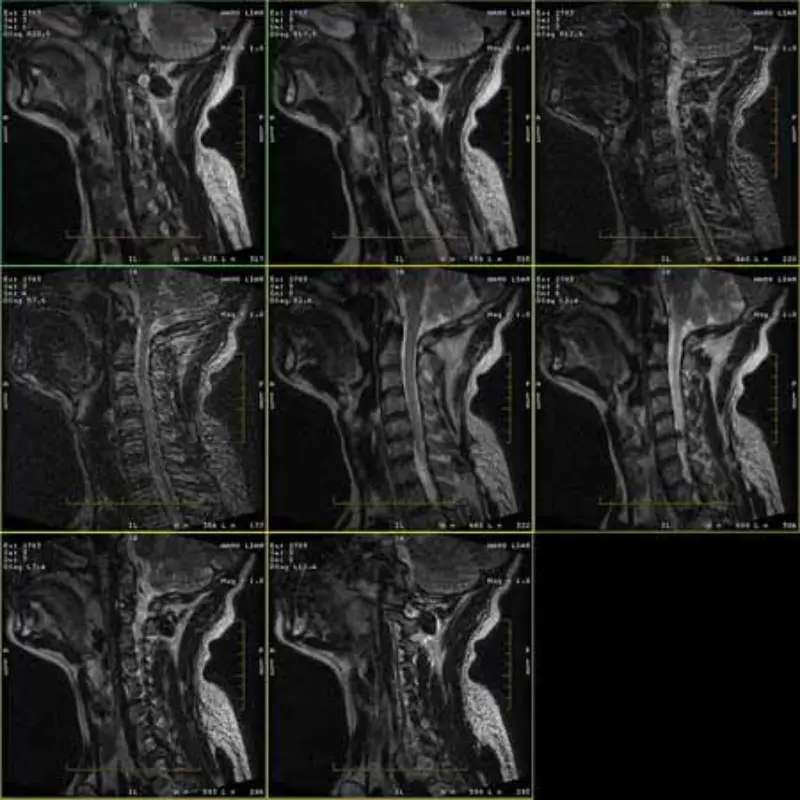

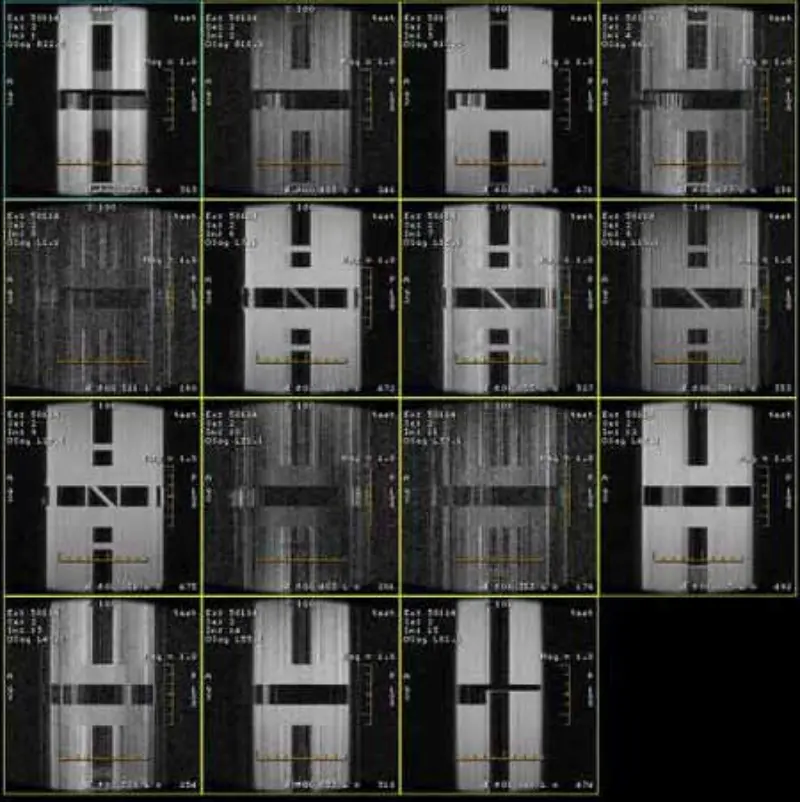

Ang mga larawan ng mga protocol ng FRFSE at GRE ay may ghost at kung minsan ay lumalabas sa isang serye ang mababang SNR na imahe. Ngunit ang mga imahe ng SE protocol ay normal.

Pakitingnan ang mga attach na larawan.

KASAYSAYAN/PAGPAHAYAG NG PAGTUTOL

1. Ang mga artifact na ito ay nangyayari lamang sa larawan ng FRFSE at GRE protocol, ngunit SE protocol

hindi lumalabas ang mga larawan. Gawin ang Head SPT Quick check, ang head SNR ay marginal (mga 8.2).

2. Sinuri ang RF door, lighting power, TCU power, PAC power supply at magnet Display , lahat ok.

3. Pinalitan ang mga gradient amplifier, mga filter sa SRU at mga cable, ang artifact ay nangyayari pa rin sa Parehong mga protocol.   Pahina 3 ng 3

4. Subukan sa ibaba ang mga bahagi sa ibang site, lahat ok. ang gradient PSU, TYMEII , SCA, IPG II, UCERD, RF Amp, RFI, MSHS at Head coil

5. Suriin ang DD diode property, DD cables at HV, normal lahat.

6. I-disable ang RF signal output ng UCERD, nawala ang artifact.

7. Swap Receiver at tumanggap ng mga cable at bypass ang MA, nandoon pa rin ang problema.

8. I-disassemble ang Body coil, ilagay ito sa labas ng magnet, ikonekta ang lahat ng cable at i-scan muli, umiiral pa rin ang mga artifact.

9. Sinusuri namin ang power supply at ground at nakita namin na maluwag ang ground connector sa PP (Magnet Room). Hinigpitan namin ito at ini-scan muli, napabuti ang head SNR

(Head SNR: 8.9)

UGAT DAHILAN/SOLUTION

Sa wakas, nakita namin na may nagkonekta ng 1 wire mula sa 1 sa 3 live na wire ng MR equipment power

supply sa labas ng MR Department nang walang pahintulot. Pagkatapos tanggalin ang wire at i-scan muli, magiging normal ang system at ang head SNR ay 9.3.

Kaya ang kalidad ng power supply ay makakaapekto sa kalidad ng imahe.
