Trouble Shooting para sa 8ch Cardic coil low SNR

PROBLEMA/SYMPTOM

Kapag gumamit ng 8-channel cardiac coil scanning, Hindi maganda ang SNR ng imahe. Maghanap ng signal na napakababa kapag gumagamit ng manu-manong pag-scan.

UGAT DAHILAN/SOLUTION

Masama ang pinagsamang multicoil ASM mother board. (dynatron, IC: HC105)

KASAYSAYAN/PAGPAHAYAG NG PAGTUTOL

1. Gumamit ng 8-channel cardiac coil run test SNR, lahat ng channel ay nabigo.

2. Gumamit ng mga tool ng MCRT suriin ang 8-channel SNR, lahat ng channel pass. Pagkatapos ay dapat na ang likid ay may problema.

3. Mag-order ng bagong coil, ngunit pareho ang problema. Mababa rin ang SNR ng larawan.

4. Suriin ang module drive power at lahat ng channel ng STIF at IRF I/O board. Ang

8 channel ay OK.

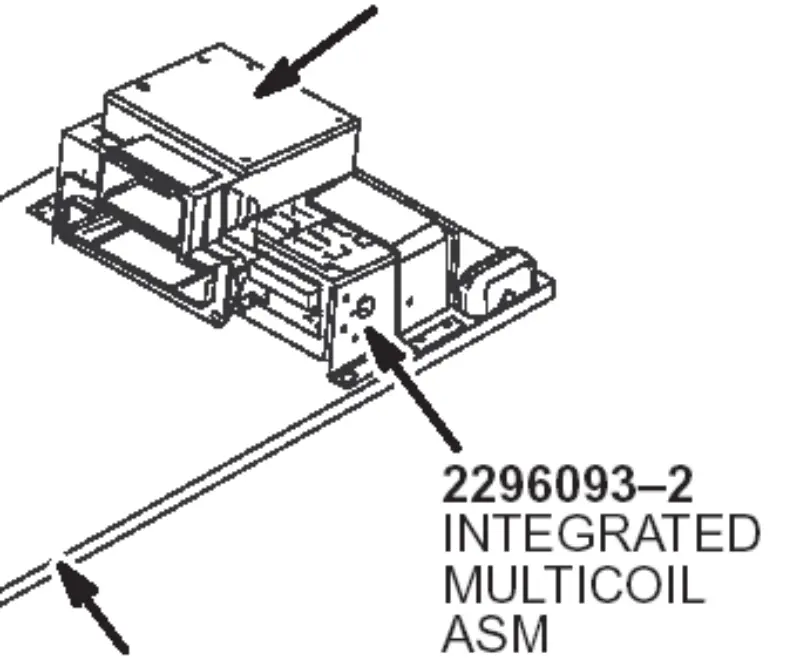

5. Palitan ang Integrated multicoil ASM ang imahe ng 8-channel cardiac normal.

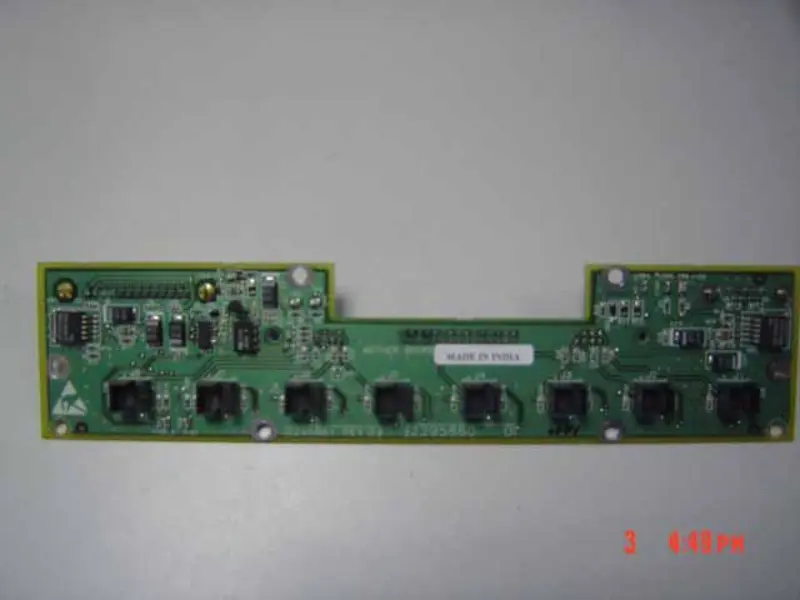

6. Suriin ang mother board, hanapin ang HCT04(6反向器) at isang dynatron na masama.

Pag-aaral:

Kapag tinukoy namin ang 8-channel fail na lugar ay coil side kung gagamit ng MCRT tools, mas mabuting suriin namin ang 8-channel sa ibang site.
